電子開關作為現代電子設備中的重要組成部分，需要具備高可靠性、低功耗、高靈敏度和快速響應等特性。為了滿足這些要求，電子開關材料和制造技術也在不斷發展和改進。

電子開關材料方面，常用的材料包括硅、鎵砷化物、氮化硼等半導體材料，以及銅、鋁、金、銀等金屬材料。這些材料具有不同的特性，如硅材料具有良好的機械穩定性和可加工性，但對光學響應不敏感；而氮化硼材料具有高電子遷移率和高熱穩定性，但制造成本較高。因此，選擇合適的材料對于電子開關的性能和成本都具有重要意義。

電子開關制造技術方面，常用的制造工藝包括光刻、薄膜沉積、離子注入、蝕刻等。其中，光刻是一種利用光阻對半導體材料進行圖案轉移的技術，可以制造出微米級別的電子開關結構；薄膜沉積技術可以在半導體材料表面沉積出非常薄的金屬或者絕緣材料，用于制造電極或隔離層；離子注入技術可以通過注入雜質原子來改變半導體材料的導電性質，用于制造PN結或者場效應晶體管；蝕刻技術可以在半導體材料表面形成微米級別的圖案結構，用于制造電子開關的尺寸控制。

除了上述制造工藝，納米制造技術也在逐漸發展成熟。例如，基于自組裝原理的納米制造技術可以制造出尺寸更小的電子開關結構，這有助于提高電子開關的靈敏度和響應速度。

總的來說，電子開關材料和制造技術的發展一直是電子設備制造領域的研究熱點。隨著科技的不斷進步和發展，電子開關的材料和制造技術也將不斷推陳出新。

除了上述內容，下面將進一步介紹電子開關材料和制造技術的特性和相關的數據和參考文獻。

首先是電子開關材料的特性。例如，基于半導體材料的電子開關具有高速、低功耗、可重復性好等特點。根據研究表明，利用氮化硼材料制造的場效應晶體管的開關速度可達到數百GHz，且功耗極低，可應用于射頻電路和光電通信系統等領域[1]。同時，利用鎵砷化物材料制造的激光器開關響應速度可達到數百皮秒級別，可用于光通信系統中的數據傳輸[2]。

其次是電子開關制造技術的特性。例如，基于光刻技術的電子開關制造可以實現微米級別的尺寸控制，可用于制造集成電路中的晶體管和電容等元器件[3]。同時，利用離子注入技術制造的雙極性晶體管具有快速開關速度和良好的線性特性，可應用于功率放大器和運算放大器等電路中[4]。

對于電子開關材料和制造技術的發展，目前仍在不斷推進中。例如，針對高速電子開關的制造技術，研究人員利用金屬-絕緣體-金屬結構制造了一種基于熱隧道效應的開關，其開關速度可達到飛秒級別[5]。同時，研究人員也在探索新型的電子開關材料，如基于二維材料的開關，這些材料具有高度可調的電學性能，可用于智能電子系統中[6]。

綜上所述，電子開關材料和制造技術的發展，將在未來不斷推進。這些技術的不斷創新和改進，有望推動電子設備的進一步發展。

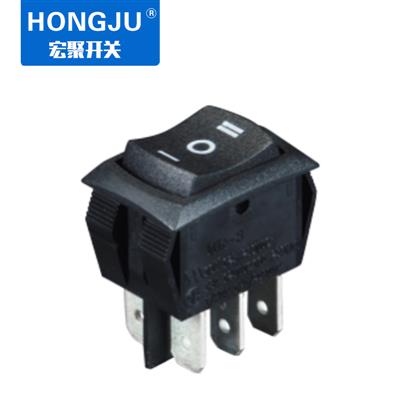

更多船型開關信息請?jiān)敿?xì)咨詢宏聚電子官網（eywdqbt.cn），宏聚電子專業生產船型開關，翹板開關，按鍵開關，輕觸開關，電源插座，保險絲座等開關產品。
